Техническая характеристика автомобиля Ford Mondeo 2.0

Тип кузова Седан

Количество дверей 4

Количество мест 5

Длина 4481 мм

Ширина 1751 мм

Высота 1403 мм

Колёсная база 2704/2704 мм

Колея передняя 1503 мм.

Колея задняя 1486 мм.

Объем багажника 493 л.

Двигатель

Тип двигателя : четырёхцилиндровый бензиновый

Количество и тип расположения цилиндров: четырех цилиндровый рядный с двумя верхними распределительными валами

Клапанный механизм 4 клапана на цилиндр

Рабочий объём 1988

Система питания: распределенный впрыск

Диаметр цилиндра 84,8 мм.

Ход поршня 88 мм.

Степень сжатия 10,0:1

Максимальная мощность кВт при об/мин 145/6000

Скоростные характеристики

Максимальная скорость км/ч 205

Разгон до 100 км/ч (9,0)

Коэфициент лобового сопротивления 0,31

Подвеска

Передняя подвеска: независимая пружинная Mk person с одним поперечным треугольным рычагом и стабилизатором поперечной устойчивости.

Задняя подвеска: независимая пружинная Mk person c двумя поперечными и одним продольным рычагами и стабилизатором поперечной устойчивости.

Тормозная система

Передние тормоза : дисковые вентилируемые однопоршневые с плавающим суппортом

Задние тормоза : барабанные с саморегулируемыми колодками или (дисковые) однопоршневые с плавающим суппортом

Размер дисков 14*55

Размер шин 185/65 R14

Размеры и масса

Емкость топливного бака 61,5 /52 л.

Полная масса авто 1800

Масса в снаряженном состоянии 1300 кг.

Расход топлива и экологические показатели

Рекомендуемое топливо - бензин с октановым числом А-95

Городской цикл 11,6 л/100км

Загородный цикл 6,4 л/100км.

Смешанный цикл 8,3 л/100км

Содержание углекислого газа в отработавших газах-19 г/км

Категория экологической безопасности-Euro 4

Максимальный крутящий момент при об/мин. 176/3700

Трансмиссия

Привод-передний

Тип КПП –ручная пятиступенчатая

Передаточные числа коробки передач: 3,231:1/2,136:1/1,483:1/1,114:1/0,854:1/3,46:1

Передаточное число главной передачи-4,06:1

Определение полной массы автомобиля

ma=+75(z+1)+

- снаряженная масса автомобиля

- масса багажа (10 кг)

Z – число пассажиров (пассажиров нет)

ma=1250+75(0+1)+10=1375 кг

Скоростная характеристика двигателя-это зависимость мощности и крутящего момента от частоты вращения при установившемся режиме работы.Скорастную характеристику полученную при полной подаче топлива наз. Внешней характеристикой двигателя.

Выбор шин для автомобиля

Шину выбирают по максимальной нагрузке на колесо,определив массу автомобиля приходящуюся оси авто

=0.5*

=0.5*1335=667.5 (кг)

Определяем нагрузку на переднюю ось автомобиля

=(-)*9.8

=(1335-667.5)*9.8=6541.5 (H)

Определяем нагрузку на одно колесо передней оси автомобиля

=*9,8

=*9,8=32053,35 (Н)

Определяем нагрузку на заднюю ось автомобиля

=*9,8

=667,5*9,8=6541,5

Определяем нагрузку на одно колесо задней оси

=

==3270,75 (Н)

По максимальной нагрузки на колесо и с учетом максимальной скорости движения по справочной литературе выбираем шину (185/65 R 14)

Определяем радиус колеса

=+*

d-диаметр обода

d= =0,406 (м)

Коэффициент вертикальной деформации шины

=0,55

-ширина профиля шины =0,205 (м)

=+0,55*0,185=0,2795 (м)

Определяем мощность двигателя

Построение внешней скоростной характеристики авто.

Мощность двигателя определяется из условия, что груженный автомобиль на горизонтальной дороге с асфальтобетонным покрытием будет двигаться при скорости В этом случае мощность двигателя,которая расходуется на преодоление кочения и сопротивление воздуху определяется по формуле:

=0,95

=112,0718 (кВт)

-мощность сопротивления кочения автомобиля на горизонтальной дороге при максимальной скорости движения.

=0,1404 -коэффициент сопротивления кочения по асфальтной дороге.

-мощность двигателя которая обеспечивает максимальную скорость движения

Nf=(1+

Nf=(1+)*1335*9.8*58.333*0.014=11.09 (кВт)

-мощность сопротивления воздуха при максимальной скорости автомобиля

Кв=0,28-коєфициент сопротивления воздуха

Fb=L*H*B

Fb=0.8*1.403*1.751=1.965 ()

Fb= площадь лобового сопротивления

Н и В-высота и ширина авто

=kв*Fb*

=0.28*1.965*58.333=109228 (Вт)

Определяем расчетную мощность

-значение частоты вращения коленчатого двигателя при значении

-максимальная условная скорость коленчатого двигателя

a,b,c-постоянные коэффициенты для конкретного двигателя

Km-коэфициенты приспосабливаемости к моменту

- максимальный крутящийся момент (Нм),

- максимальный крутящий момент при значении максимальной мощности,

коэффициент преспосабливаемости по частоте

Определим относительную ошибку расчёта значения мощности двигателя

Т.к. значение относительной ошибки составляет более 10% ,мы берем значение мощности из технической характеристики

Для построения внешней скоростной характеристики используем следующие эмпирические зависимости:

Для построения графика мощности:

a, b,c – коэффициенты для всех типов двигателя,

34,72

52

68,2

82,6

94,3

102,7

106,8

105,9

99,2

86,09

Для построения графика крутящего момента:

a, b, c – эмпирические коэффициенты,

; ;

Для построения графика удельного расхода топлива:

-удельный расход топлива при максимальной мощности

- коэффициент, учитывающий изменения расхода топлива от угловой скорости коленчатого двигателя

-коэффициенты, которые рекомендуются принимать для двигателя внутреннего сгорания

=1,18

1,119

1,06

1,021

0,98

0,96

0,95

0,95

0,965

0,98

1,01

Результаты расчета внешней скоростной характеристики двигателя автомобиля с Ford Mondeo 2.0водим в таблицу 1.

Таблица 1. Результаты расчета внешней скоростной характеристики Ford Mondeo 2.0

60

120

180

240

300

360

420

480

540

600

660

17,1

34,7

52

68,2

82,6

94,3

102,7

106,8

105,9

99,2

86,09

184,6

217,6

244

263,7

276,1

283,1

282,8

275,8

267,4

241,7

214,7

378,9

358,1

340,7

326,8

316,3

309,3

305,7

305,5

308,9

315,6

325,8

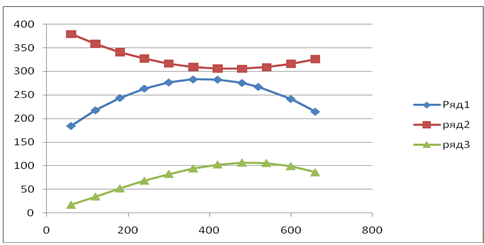

По результатам данных таблицы 1 строится график внешней скоростной характеристики (рис.1).

Рис. 1.
