Модернизация автогрейдера ДЗ-98

Автогрейдер относится к землеройно-транспортным машинам, так

как его работа заключается в срезание слоя земли и транспортирование его в заданном направлении. Это самоходная землеройная машина, так как она снабжена собственной силовой установкой для привода ведущих колес.

Основное назначение автогрейдеров – планировка и профилирование площадей и откосов, разравнивание и перемещение грунта, сыпучих материалов при постройке и ремонте дорог, гидромеханических и других сооружений. Эти работы выполняются отвалом с режущими ножами, размещенным между передней и задней осями автогрейдера и подвешенной к его раме. Важное преимущество автогрейдера заключается в том, что им можно выполнять практически весь цикл земляных работ при строительстве автомобильных и железных дорог, кончая профилированием земляного полотна.

Исходные данные для проектирования.

автогрейдер модернизация опрокидывание

1.Длина отвала =4250 мм

2.Высота отвала =720 мм

3.Вес автогрейдера =19000 кг

4.Колесная формула 1 х 3 х 3

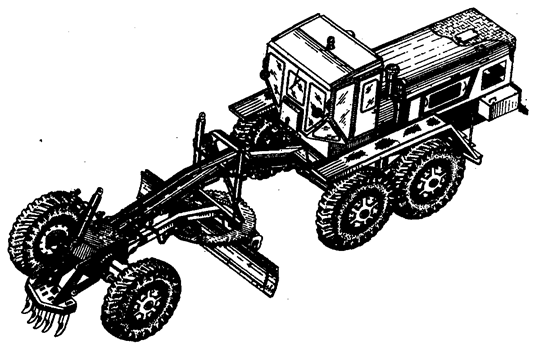

Рис. 1.1. Автогрейдер

• Описание автогрейдера
• Тяговый расчет автогрейдера
• Расчет скорости движения автогрейдера с механической трансмиссией
• Определение расчетных нагрузок
• Описание предлагаемой модернизации
• Расчет отвала на прочность
• Определение мощности привода отвала активного действия
• Конструирование вала ролика
• Проверка прочности шпоночного соединения
• Расчет утойчивости автогрейдера против опрокидывания
• Технико-экономическая эффективность предложенной модернизации
• Инструкция по эксплуатации машины
