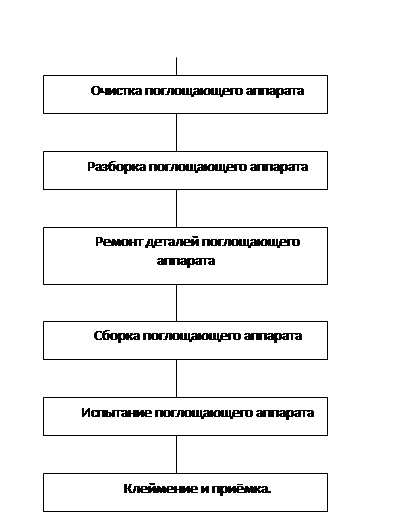

Схема технологического процесса ремонта поглощающего аппарата

Транспорт » Технология ремонта поглощающих аппаратов вагонов » Схема технологического процесса ремонта поглощающего аппарата

Страница 1

Предварительный осмотр поглощающего аппарата

После снятия поглощающего аппарата с вагона производится очистка. Очистка производится вручную железной щёткой и 10% раствором спирта.

После очистки проводят предварительное испытание поглощающего аппарата, если поглощающего аппарат исправен то обратно ставиться в эксплуатацию, если не исправен производят разборку. Снятый при ремонте подвижного состава (кроме капитального ремонта) поглощающего аппарат не подлежит разборке если:

- выход конуса (расстояние между торцом конуса и кромкой горловины корпуса аппарата) Ш-2-В не менее 90 мм;

- отсутствие трещин, изломов в деталях аппарата;

- толщина стенки корпуса в зоне контакта с клином не менее 14 мм;

- отсутствие даже лёгкого покачивания деталей (определяют ударами молотка по ним);

- габариты соответствующие требованиям шаблона 83 р.

Неисправности

Наименование деталей

Неисправности

Размер или условия

Поглощающий аппарат

Не типовое и неисправное крепление

Изломы, трещины, потёртости

Потери упругих свойств

Независимо от характера

Если есть угроза разрушение частей

Если имеют признаки просадки пружин

Тяговый хомут

Трещины

Независимо от места

Ремонт

Повреждения

Виды сварочных работ

Техническое условие

Износ упорной плиты

Наплавка дуговая Э42, Э46, ЭН-15ГЗ-25, полуавтомат под слоем флюса.

Толщина плиты в месте износа должна быть 53 мм. Плиту из стали 45 перед наплавкой подогревают до300. После наплавки толщина плиты должна составлять 58-59 мм.

Износ стяжного болта.

Наплавка дуговая Э42 или вибродуговая под слоем флюса

Наплавка болтов с износом более 5 мм по диаметру.

Излом стяжного болта

Приварка новой части болта электроконтактной или газоприсовой

Стык должен быть расположен не ближе 30мм от головки или резьбы

Разрушение стенок отверстия для клина

Наплавка дуговая Э42 и Э46, порошковой проволокой или в среде защитного газа.

Наплавка допускается, толщина тяговой полосы в месте 20 мм, а ширина не менее 95 мм.

Страницы: 1 2 3

Навигация
