Принцип работы ДВС

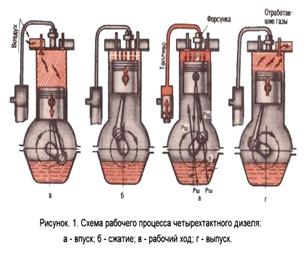

Рабочий цикл четырехтактного двигателя совершается за 4 хода поршня (такта), т. е. за 2 оборота коленчатого вала.

Первый такт – впуск. При движении поршня от в.м.т. (вниз) вследствие увеличения объема в цилиндре создается разрежение, под действием которого из карбюратора через открывающийся впускной клапан в цилиндр поступает горючая смесь (паров бензина с воздухом). В цилиндре горючая смесь смешивается с оставшимися в нем от предыдущего рабочего цикла отработавшими газами и образует рабочую смесь.

Второй такт – сжатие. Поршень движется вверх, при этом оба клапана закрыты. Так как объем в цилиндре уменьшается, то происходит сжатие рабочей смеси. Смесь сжимается, температура смеси в конце сжатия составляет 200-400°C.

Третий такт – рабочий ход. В конце такта сжатия рабочая смесь воспламеняется электрической искрой и быстро сгорает (за 0,001 – 0,002 с). При этом происходит выделение большого количества тепла и газы, расширяясь, создают сильное давление на поршень, перемещая его вниз. Сила давления газов от поршня передается через поршневой палец и шатун на коленчатый вал, создавая на нем определенный крутящий момент. Таким образом, во время рабочего хода происходит преобразование тепловой энергии в механическую работу.

Четвертый такт – выпуск. После совершения полезной работы поршень движется вверх и выталкивает отработавшие газы наружу через открывающийся выпускной клапан.

Из рабочего цикла двигателя видно, что полезная работа совершается только в течение рабочего хода, а остальные три такта являются вспомогательными. Для равномерности вращения коленчатого вала на его конце устанавливают маховик, обладающий значительной массой. Маховик получает энергию при рабочем ходе, и часть ее отдает на совершение вспомогательных тактов.

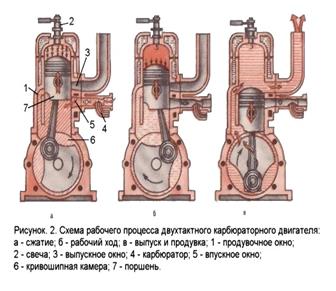

Рабочий цикл двухтактного карбюраторного Двигателя внутреннего сгорания осуществляется за два хода поршня или за один оборот коленчатого вала. Процессы сжатия, сгорания и расширения практически аналогичны соответствующим процессам четырёхтактного.

Сжатие — первый такт. При движении поршня вверх он перекрывает продувочное 1 и выпускное 3 окна и сжи­мает ранее поступившую в цилиндр топливовоздушную смесь. Одновременно с этим в кривошипной камере 6 создается разрежение, и в нее через открывшееся впуск­ное окно 5 поступает свежий заряд топливовоздушной смеси, приготовленной в карбюраторе 4.

Рабочий ход, выпуск и впуск — второй такт. Когда поршень, идущий вверх, не доходит до в. м. т. на 25 . 27° (по углу поворота коленчатого вала), в свече 2 проскакивает искра, которая воспламеняет топливо. Горение топлива продолжается до прихода поршня в в.м.т. После этого нагретые газы, расширяясь, толкают поршень вниз и тем самым совершают рабочий ход (см. рис 2, б). Топливовоздушная смесь, находящаяся в это время в кривошипной камере 6, сжимается.

В конце рабочего хода поршень вначале открывает выпускное окно 3, через которое выходят отработавшие газы, затем продувочное окно 1 (рис 2, в), через которое из кривошипной камеры в цилиндр поступает свежий заряд топливовоздушной смеси. В дальнейшем все эти процессы повторяются в такой же последовательности.

Вывод.

В этой исследовательской работе я изучил историю создания и развития, строение, разновидности и принцип работы двигателей внутреннего сгорания и получил дополнительные знания по этой теме.

В дальнейшем , используя теоретические знания, создать работающую модель двигателя внутреннего сгорания.
