Путевой план перегона

Страница 3

Таблица 3.2 – Коэффициенты четырехполюсников изолирующих трансформаторов

Тип ИТ

Коэффициент

Частота f,

Гц

A

B

C

D

n

ПРТ-25

36,7

25

ПРТ-25

18,3

25

ПРТ-25

9,15

25

Составим общую, основную схемы замещения цепи. Обозначим токи и напряжения, прямые и обратные входные сопротивления и параметры каждого четырехполюсника.

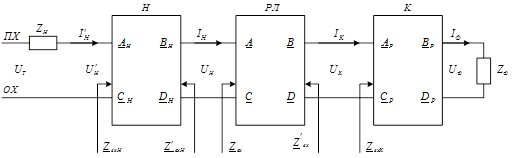

Рисунок 2 – Общая схема замещения цепи

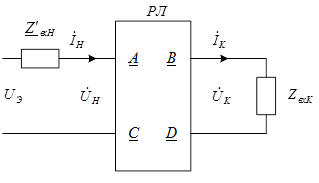

Рисунок 3 – Основная схема замещения цепи

Определить:

а) вторичные параметры рельсовой линии по формулам (3.1) и (3.2);

б) параметры всех четырехполюсников;

в) прямые и обратные входные сопротивления четырехполюсников Н и К по формулам (3.4) и (3.7);

д) коэффициенты затухания тока и напряжения и по формулам (3.8) и (3.9).

а) волновое сопротивление линии, Ом,

; (3.1)

Ом.

постоянная распространения волны, 1 ∕км,

(3.2)

1/км.

б) параметры всех четырехполюсников:

Коэффициенты рельсового четырехполюсника при нормальном режиме рассчитываются по формулам:

;

; (3.3)

,

,

,

.

в) прямые и обратные входные сопротивления четырехполюсников Н и К по формулам (3.4) и (3.7);

Основная схема замещения является наиболее простой и более удобной для решения множества задач, связанных с расчетом и исследованием различных схем рельсовых цепей. К этому виду схемы замещения может быть приведена схема рельсовой цепи любого вида. Четырехполюсник К с нагрузкой ZН (сопротивление фильтра) заменяют прямым входным сопротивлением конца рельсовой цепи ZвхК,

. (3.4)
