Назначение платформы 13-4012

Платформы предназначены для перевозки к.п. и гусеничной техники, грузов в ящичной упаковке, контейнеров, металлоконструкций, длинномерных и других народнохозяйственных грузов, не требующих укрытия и защиты от воздействия атмосферной среды.

Описание конструкции

Рис.1.1.

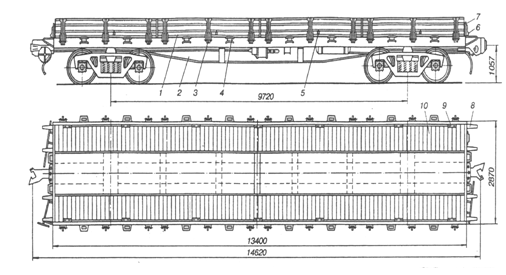

Универсальная четырехосная платформа 13-4012 постройки Днепродзержинского вагоностроительного завода спроектирована по габариту О-ВМ и предназначена для эксплуатации по железным дорогам стран СНГ колеи 1520 мм и реконструированным воротам колеи 1435 мм. Ее характеристика приведена в табл.7.5. Кузов платформы состоит из рамы 2 с комбинированным настилом пола 10, восьми боковых 1 (по четыре на сторону) и двух торцовых 7 бортов. Боковые борта шарнирно закреплены на боковых балках рамы и каждый из них в закрытом положении удерживается тремя клиновыми запорами 3, а торцевые борта – двумя клиновыми запорами 6. Для удержания торцевых бортов в горизонтальном положении и использования их при погрузке колесной техники своим ходом на концевых балках рамы установлено по четыре опорных кронштейна 8. Для увязки груза внутри кузова предусмотрены скобы 9, а снаружи – увязочные кольца 5. При перевозке навальных грузов, загруженных выше бортов, на боковых балках рамы приварены скобы 4 для установки деревянных стоек.

Рис.1.2.

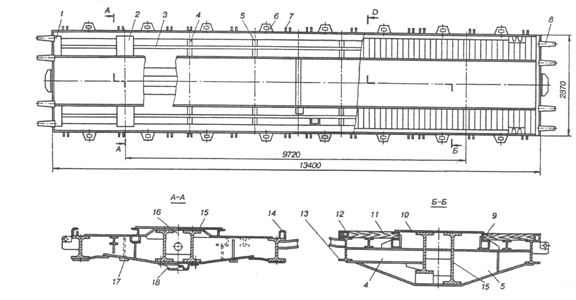

Рама кузова сварная. Она состоит из хребтовой 15, двух боковых 13, двух концевых 1, двух шкворневых 2, трех основных 5 и двух промежуточных поперечных 4 балок, которые совместно с вспомогательными продольными балками 3 и 9 служат для поддержания настила пола.

Два двутавра №70 переменной высоты по длине образуют хребтовую балку 15. Между собой двутавры связаны диафрагмами и упорами автосцепок. Узлы пересечения хребтовой и шкворневых балок усилены надпячниковыми диафрагмами 16. Боковая балка 13 выполнена из двутавра №30 постоянной высоты по всей длине. С внешней стороны к ней приварены лесные скобы 6 и державки 7 клиновых запоров.

Концевые балки 1 сварные, постоянной по длине высоты и изготовлены из Г-образного листа толщиной 8 мм и элементов его усиления: двух уголков (150х60х6 мм) и четырех ребер, привариваемых с внутренней стороны балки на участках размещения кронштейнов 8.

Шкворневые балки 2 сварные, замкнутого коробчатого сечения, переменной высоты по длине. Они состоят из двух вертикальных (8 мм), верхнего и нижнего горизонтальных листов (10 мм). К нижним горизонтальным листам шкворневых балок приклепаны скользуны 17, а в зонах соединения с хребтовой балкой на болтах установлены пятники 18.

Основные поперечные балки 5 сваренные двутаврового сечения, переменной высоты по длине и состоят из вертикального листа (8 мм) и двух горизонтальных (10 мм).

Вспомогательные поперечные 4 и крайние продольные 3 балки, служащие для поддержания настила пола, выполнены из двутавра №10.

Поперечные балки 4 располагаются в раме ниже уровня пола на высоту вспомогательных продольных балок 3 с тем, чтобы обеспечить расположение их верха в одной плоскости с боковыми и упростить укладку настила пола. Настил пола комбинированный: металлический 10 в средней части и деревянный 11 по бокам. Доски пола опираются на три продольные балки – 9, 13 и 3. Один конец их заводится в S-образную балку 9, а другой болтами крепится к боковой балке 13 рамы. Со стороны боковых продольных балок доски армируют гнутыми П-образными элементами 14, к которым по длине приваривают увязочные скобы 12. Металлический пол 10 настлан из рефленого листа толщиной не менее 4 мм и шириной 1200 мм. Для крепления тормозного оборудования на раме предусмотрены необходимые кронштейны. Боковые борта платформы высотой 500 мм и длиной 3322 мм выполнены из специального гнутого профиля толщиной 3 мм с широкими продольными гофрами и отбортовками для обеспечения необходимой жесткости. Высота борта определяется расчетами при вписывании платформы в нижнюю зону габарита подвижного состава с учетом движения ее с опущенными бортами. Каждый борт фиксируется в закрытом положении тремя клиновыми запорами, которые состоит из: петли 2, привариваемой к борту 1, клина 3 с продольным пазом 6, валика 4 и литой державки 5 с упором 7, привариваемой к боковой балке рамы.
