На станциях большое количество железнодорожников различных профессий занимается подготовкой подвижного состава в рейс, обслуживанием пути, средств связи, электроснабжения и т.д. Поэтому расстояние между осями путей на станциях увеличено.

Расстояние между осями смежных путей на станциях на прямых участках должно быть не менее 4800 мм, на второстепенных путях и путях грузовых дворов — не менее 4500 мм. При расположении главных путей на станциях с краю с разрешения допускается расстояние между ними 4100 мм. Расстояние между осями путей, предназначенных для непосредственной перегрузки грузов из вагона в вагон, может быть 3600 мм, исходя из условий организации работы.

При новом строительстве или реконструкции станций, разъездов и обгонных пунктов расстояния между осями путей принимают следующие:

Расстояние между осями смежных путей на станциях

Наименование путей

Расстояние между осями смежных путей, мм

Нормальное

Минимальное

Главные пути

5300

4800

Главные и смежные с ними на одно- и двухпутных линиях при скорости движения до 120 км/ч./ на двухпутных линиях при скорости более 120 км/ч

5300 /6500

5300 /6500

Приемо-отправочные и сортировочные пути

5300

4800

Второстепенные (прочие) станционные пути

4800

4500

Пути парков приема, отравления, где предусматривается безотцепочный ремонт

Через один путь 5600 и 5300

Нормируются также расстояния от оси пути и от верха головки рельса до сооружений и устройств, мм.

Расстояние от оси крайнего пути до путевых и сигнальных знаков

в выемках, кроме скальных, и на выходах из них

3100

в остальных местах

5700

до знаков, не превышающих уровня головки рельса.

2180

Расстояние от крайнего пути до:

опор контактной сети на перегонах и станциях

3100

в сильно заносимых выемках и на выходах из них

5700

в особо трудных условиях на перегонах

2750

в особо трудных условиях на станциях

2450

Расстояние до проводов контактной сети: от верха головки рельса на перегонах и станциях (максимальное)

6800

от верха головки рельса на перегонах (минимальное)

5750

от верха головки рельса на станциях (минимальное)

6250

Расстояние от верха головки рельса до высоковольтных

проводов при пересечении путей (минимальное)

7500

Расстояние от земли до высоковольтных проводов:

на перегонах (минимальное)

6000

то же на станциях и в населенных пунктах

7000

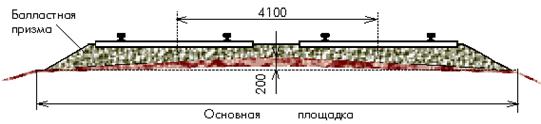

Расстояние между осями путей на перегонах двухпутных линий на прямых участках должно быть не менее 4100 мм.

Расстояние между осями путей на перегонах

Расстояние между осями путей на перегонах

На трехпутных и четырехпутных линиях расстояние между осями второго и третьего путей на прямых участках должно быть не менее 5000 мм.
