Vср – скорость воздуха на данном участке трубы (для труб примыкающих к вентилятору 8–12 м/с, удаленных 1–4 м/с);

dт-диаметр трубы, м.

Па,

Па,

Па,

Па,

Па,

Па.

Рассчитываем местные потери напора Нм:

Нм=0,5*ψм*γв*V2ср, Па,

где ψм - местные потери напора,

Н/ =Н // = 0,5*1,10*1,205*102=66,28 Па,

Н /// =0,5*0,5*1,205*102=30,1 Па.

Определяем суммарные потери напора на прямолинейных участках и поворота, а также в целом по всей схеме вентиляции:

где n – число прямолинейных и местных сопротивлений;

Нв – напор вентилятора по всей системе вентиляции.

Нв=60,25+30,13+15,06+72,3+72,3+10,6+66,28*2+30,1=423,3 Па

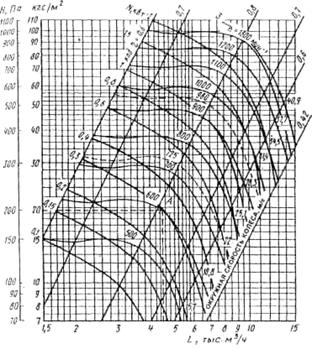

Зная Нв, Wв по номограмме принимая наибольший КПД вентилятора η=0,6 определяем число оборотов вентилятора:

n=1200 об/мин.

Рассчитаем мощность Рдв электродвигателя для вентилятора:

где ηв – КПД вентилятора, ηв=0,5…0,65;

ηn-КПД привода, ηn=0,9…0,95.

кВт.

Выбираем для вентилятора электродвигатель серии по рассчитанной мощности и количеству оборотов вентилятора.

Монтируют общеобменную вентиляцию так, чтобы загрязненный воздух вытягивался от рабочих мест на уровне 1,4 метра от пола помещения через специальные насадки, расположенные в стенах и позволяющие равномерно распределять воздух по участку. В зимнее время приток свежего воздуха должен быть совмещен с воздушным отоплением.
