Размеры листовых элементов днищевого перекрытия

Страница 2

– длина пролета балки, м;

– поперечная нагрузка на рассматриваемую балку;

– расстояние между балками основного направления, м;

– расчетное давление, кПа;

– множитель, учитывающий поправку на износ;

где при < 200 см3;

при 200 см3;

Внутри двойного дна элементы конструкций, включая балки основного набора, ребра жесткости, кницы и т.п., должны иметь толщину , мм, не менее:

мм.

По технологическим соображениям БОНы днища пропускаются через специально выполненные вырезы в сплошных флорах и стенки этих балок приваривают к стенкам флоров.

Для обеспечения непрерывности днищевых балок, разрезаемых на непроницаемых флорах, устанавливаем бракеты в соответствии с рисунком 2.6.

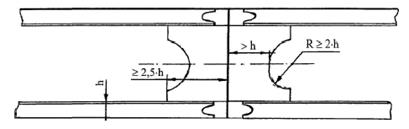

Рис. 2.6 Соединение днищевых балок

а) Момент сопротивления балок основного набора по днищу

БОН по днищу представляет собой неразрезные многопролетные балки на неподвижных опорах – сплошные флоры, опертые вследствие симметрии прогиба этих балок относительно плоскости флоров, их можно считать жестко заделанными на опорах. В связи с этим применяем для данных балок расчетную схему показанную на рисунке 2.7.

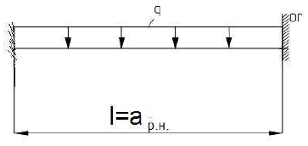

Рис. 2.7 Расчетная схема балки

б) Момент сопротивления балок основного набора по второму дну.

Расчетная схема для балок настила второго дна такая же как и днищевых балок.

в) Момент сопротивления вертикальных ребер по сплошным флорам.

Вертикальные ребра жесткости устанавливаются для обеспечения устойчивости в плоскости продольных балок днища и второго дна. При этом концы этих балок привариваем к полкам продольных балок.

г) Момент сопротивления горизонтальных ребер по вертикальному килю и стрингерам.

Горизонтальные ребра жесткости по вертикальному килю выполняем неразрезными и принимаем для них расчетную схему аналогичную продольным днищевым балкам. Горизонтальные ребра жесткости по стрингерам принимаем разрезными со срезкой концов на «ус».

Таблица 2.3. Определение момента сопротивления балок конструкций двойного дна

Расчетные величины и обозначения

Балки основного набора по днищу

Балки основного набора по второмудну

Вертикальные ребра по сплошным флорам

Горизонтальные ребра по стрингерам и ВК

– расчетное давление, кПа;

81,26

97,7

30

30

– расстояние между балками основного направления, м;

0,8

0,8

0,8

0,8

– длина пролета балки, м;

2,4

2,4

1

2,4

– поперечная нагрузка на рассматриваемую балку;

156,02

187,58

24

57,6

т – коэффициент изгибающего момента;

12

12

10

12

– коэффициенты изгибающего момента и допускаемых

напряжений;

0,65

0,65

0,7

0,7

– момент сопротивления рассматриваемой

балки без учета запаса на износ, см3;

159,5

191,8

11,4

54,7

– коэффициент допускаемых напряжений;

0,11

0,1

0,25

0,18

Среднегодовое уменьшение толщины связи, мм/год.

0,2

0,2

0,2

0,2

Добавка к толщине , мм

2,4

2,4

2,4

2,4

– множитель, учитывающий поправку на износ;

1,264

1,24

1,6

1,432

– множитель, учитывающий поправку на

износ;

201,6

237,8

18,56

78,33

– выбранной балки по стандартам;

218

268

20

100

Выбранный профиль

Р18б

Р20а

Р7

Р14а
