Расчетные нагрузки на водонепроницаемые переборки и определение их элементов

Расчетное давление , кПа, на водонепроницаемые переборки принимается равным:

где – плотность перевозимого груза, т/м3. В качестве расчетного груза предполагается сырая нефть, с плотностью 0,86 т/м3.

– расчетное ускорение в горизонтально-продольном направлении, определяемое по формуле:

где – проекция ускорения центра тяжести на горизонтально – продольное направление,

где ,

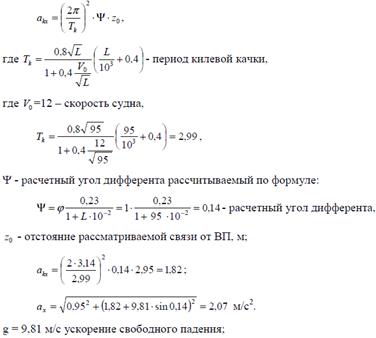

– проекция ускорения от килевой качки на горизонтально-продольное направление рассчитываемое по формуле:

Размеры конструктивных элементов переборок

Толщины листовых элементов

Толщина обшивки водонепроницаемых переборок , должна быть не менее:

Размеры гофрированных переборок.

1. В практике проектирования судовых гофрированных переборок > . В качестве для прямоугольных гофров целесообразно выбрать практическую шпацию, а с возможным отклонением от нее для трапецеидальных гофров ±25%.

Следовательно, % = 0,6 мм.

2. Определяем толщину , мм, пояса гофра при выбранном значении .

4. Полагаем = max{, , 10}, мм. =max {6,61; 11,3; 10}. Следовательно, = 11,3 мм.

5. Находим необходимый по условиям прочности момент сопротивления поперечного сечения гофра , см3, принимая = 1,4.

6. Определяем требуемую высоту гофра , см, по формуле:
