Расчет механизмов и узлов автопогрузчика

- усилие по штокам цилиндров;

φ - угол наклона цилиндра с учётом угла наклона грузоподъёмника вперёд на угол α=20 , φ=350

Составим уравнение моментов около шарнира А (рис. 3)

(27)

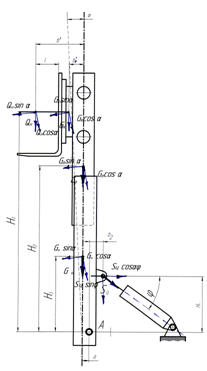

Рисунок 3. Схема действия сил в механизме наклона грузоподъемника

Решая это уравнение относительно , получим суммарное усилие по штокам цилиндров наклона.

Следовательно в результате решения уравнения получаем:

Расчет гидроцилиндра для наклона грузоподъемника

Диаметр плунжера определяется по формуле:

(28)

где – число гидроцилиндров, работающих одновременно; (=2)

рабочее давление в системе, МПа; (в соответствии с аналогом, принимаем 16 МПа )

– потери давления (суммарное сопротивление) в напорной линии от насоса до цилиндра, кгс/см²; ;(в соответствии с рекомендацией [2], принимаем=0,5 МПа )

– механический КПД гидроцилиндра; (в соответствии с рекомендацией [1], принимаем =0,96 МПа )

КПД пары шарнирных подшипников с густой смазкой; (в соответствии с рекомендацией [2], принимаем =0,94 МПа )

В соответствии с рекомендациями [3] принимаем гидроцилиндр с параметрами:

Согласно предварительно выбранного аналога ход плунжера гидроцилиндра наклона грузоподъемника, равен:
