Описание: ПЛГ-3 подъемник

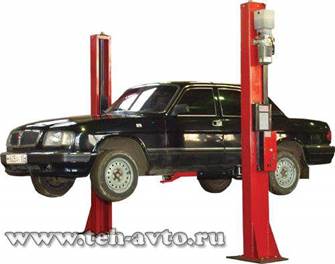

Рисунок 1.4 – Подъемник ПЛГ-3

Автоподъемник ПЛГ-4

электрогидравлический, стационарный г/п 3000 кг. В комплектацию подъемника входит соединительный кабель электропитания между стойками, напольная рама которая крепится к полу анкерными болтами (болты под заказ). Подъём а/м осуществляется за поддомкратные площадки, поворотные балки оснащены системой фиксации их от произвольного разворота. Подъемник ПЛГ-4 устанавливается на бетонируемое в пол основание не входящее в комплект поставки (под заказ). По дополнительному заказу подъёмник может комплектоваться 4 опорами для подъёма а/м с малым дорожным просветом от 110 – 130 мм и ручным гидронасосом, для опускания а/м при случайном отключении электричества.

Техническая характеристика подъемника приведена в таблице 1.4.

Таблица 1.4 – Техническая характеристика подъемника ПЛГ- 3

№ п/п

Параметр

Ед. изм.

Значение

1

Грузоподъемность

кг

3000

2

Тип

-

стационарный двух стоечный, электрогидравлический

3

Высота подъема

мм

1940

4

Время подъема

сек

40

5

Установленная мощность

кВт

2,2

6

Габаритные размеры

мм

3000х3400

x3400

7

Площадь в плане

м2

10,2

8

Масса

кг

860

Подъемник (проект) – проектируемая конструкция

В данном дипломном проекте предлагается в качестве конструкторской разработке – проект двухстоечного электромеханического подъемника.

Внешний вид подъемника представлен на рисунке 1.5.

Рисунок 1.5 – Подъемник (проект)

Цель проектирования – это улучшение существующих конструкций путем снижения металлоемкости, повышение производительности труда, снижение затрат на электроэнергию и т.п.

Для проектируемого подъемника предлагается техническая характеристика, представленная в таблице 1.5.

Таблица 1.5 – Техническая характеристика проектируемого подъемника

№ п/п

Параметр

Ед. изм.

Значение

1

Грузоподъемность

кг

3300

2

Тип

-

стационарный двух стоечный, электрогидравлический

3

Высота подъема

мм

1800

4

Время подъема

сек

65

5

Установленная мощность

кВт

3,2

6

Габаритные размеры

мм

3150х1100х22250

7

Площадь в плане

м2

3.46

8

Масса

кг

830
