Страница 1

Установите главный переключатель в позицию «1» и нажмите кнопку включения режима ПОДЬЕМА, и удерживайте кнопку нажатой до достижения подъемником требуемой высоты подъема.

В течение всего цикла подъема рычаг вывода ловителей будет находиться в обычном (поднятом) положении, что обеспечит автоматическое зацепление ловителей с пазами стержней безопасности.

Остановка.

При остановке подъемника в поднятом положении нагрузка на лапах никогда не должна удерживаться тросом. Лапы должны удерживаться клиньями – ловителями, которые автоматически входят в пазы стержня безопасности.

После достижения подъемником требуемой высоты нажмите кнопку СТОП. Подъем автоматически прекратится, когда клинья войдут в первые пазы при начинающемся опускания.

Опускание.

Перед операцией опускания необходимо вывести ловители из зацепления: для этого нажмите кнопку включения режима подъема, чтобы платформы начали двигаться вверх приблизительно на 3 см.

Затем нажмите кнопку включения режима опускания, которая автоматически выведет клинья – ловители из зацепления и включит соленоидный клапан управления режимом опускания.

Если при опускания подъемника на пути платформ возникают препятствия, то срабатывают контролирующие натяжение тросов датчики, передавая на микровыключатели команду для прекращения опускания.

При таком срабатывании датчиков допускается включение только режима подъема. Следует отметить, что в режиме опускания защита от случайного падения автомобиля обеспечивается ловителями, управление которыми осуществляется указанными датчиками.

Кинематический расчет привода подъемника

Максимальная высота подъема лап подъемника равна 1800 мм при этом в опущенном состоянии расстояние между опорой и лапами равно 90 мм, поэтому ход лап составляет 1710 мм.

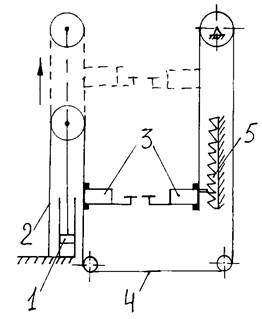

Рисунок 1 – Кинематическая схема подъемника: 1 – гидроцилиндр; 2 – приводной трос (в других моделях – цепь) ведущей каретки; 3 – каретка; 4 – приводной трос (в других моделях – цепь) ведомой каретки; 5 – стопорное устройство (храповое или клиновое)

Подъем лап осуществляется с помощью натяжения троса проходящего через блоки. Так как передаточное отношение блоков равно 1, то перемещение лап соответствует перемещению штока гидроцилиндра. Поэтому ход штока гидроцилиндра равен перемещению лап и составляет 1800 мм. Длина гидроцилиндра из технических соображении составит 1860 мм.

На одной из стоек подъемник смонтирован силовой узел, состоящий из электродвигателя, гидравлического насоса, емкости для масла и пульта управления, состоящего из трех кнопок: «Подъем», «Опускание», «Стоп». При нажатии кнопки «Подъем» на силовые контакты электродвигателя подается электрический ток и ротор электродвигателя начинает вращаться, приводя в движение шестерни гидронасоса.

Расчет гидроцилиндра привода подъема

Расчет диаметра гидроцилиндра

Грузоподъемность подъемника составляет 3300 кг, для перемещения такого груза на штоке возникает усилие которое находится по формуле (1):

(1)

где m-грузоподъемность, кг, m=3300;

g – ускорение свободного падения, смІ, g=9,81;

Тогда:

(2)

Эффективное движущее усилие вычисляется по формуле (3):

(3)

где D-диаметр, мм;

d-диаметр штока, мм; d=0,3…0,7 D, принимаем d=0,5 D;

p-номинальное рабочее давление гидроцилиндра, МПа, принимаем р=21МПа;

-механический КПД гидроцилиндра,=0,95.

Диаметр цилиндра вычисляется по формуле (4):

, (4)

.

Из таблицы стандартных размеров гидроцилиндра выбираем ближайшее большое значение диаметра, которое составляет D=70 мм. По техническим соображениям был заменен на гидроцилиндр большего диаметра D=100 мм.

Расчет толщины стенок цилиндра

Толщина стенок силового гидроцилиндра рассчитывается по формуле (5):

, (5)

где -предел текучести материала, кг/ммІ, для стали 30ХГС =60 кг/ммІ;

- коэффициент запаса прочности, =3;
