Материалы и допускаемые напряжения

где

b1 – ширина горизонтальных полок;

h1 – высота горизонтальных полок;

b2 – ширина вертикальных полок;

h2 – высота вертикальных полок;

у – расстояние от центра тяжести горизонтальной полки до центра сечения.

jy = 2∙(0,450∙0,0143/12 + 0,450∙0,014∙(0,150+0,007)2)+2∙0,300∙0,0083/12 = 3,106∙10-4 м4.

Момент сопротивления сечения относительно оси у:

Wy = jy / y2;

где у2 = 164 мм – максимальное отклонение сечения от центра.

Wy = м3;

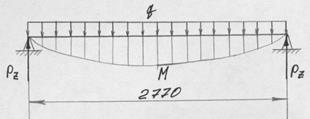

т/м;

Н∙м;

[σ]= 0,85 σт = 0,85∙400 = 340 мПа;

мПа;

Условия прочности при ремонтных нагрузках выполняется [σ] › σ,

коэффициент запаса:

.
