Расчет и построение графика пути торможения автомобиля

Рисунок 1 - Внешняя скоростная характеристика двигателя.

Тяговая характеристика автомобиля

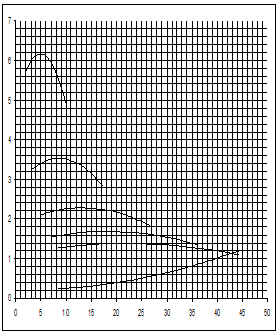

Рисунок 2 - Тяговая характеристика автомобиля.

Динамическая характеристика автомобиля

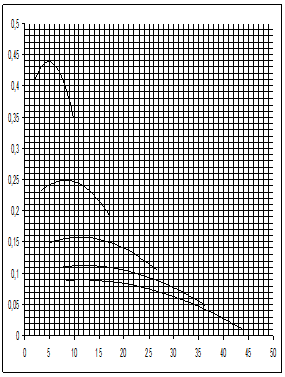

Рисунок 3 - Динамическая характеристика автомобиля.

График ускорения автомобиля

Рисунок 4 - График ускорения автомобиля.

График обратной ускорению величины

Рисунок 5 - График обратной ускорению величины .

График времени разгона автомобиля

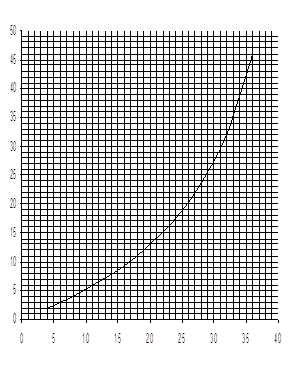

Рисунок 6 - График времени разгона автомобиля.

График пути разгона автомобиля

Рисунок 7 - График пути разгона автомобиля.

График пути торможения автомобиля

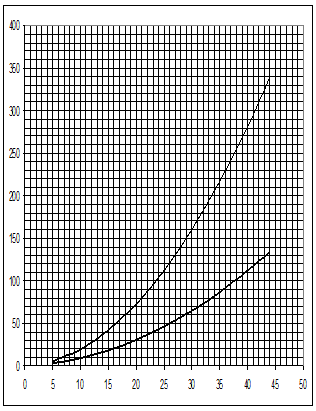

Рисунок 8 - 5.8 График пути торможения автомобиля.

На основе результатов проведенных расчетов и построенных графических зависимостей можем сделать следующие выводы об исследуемом автомобиле ВАЗ – 21074-20.

Максимальные скорости, которые автомобиль может развивать в заданных дорожных условиях на всех передачах:

= 10 (м/с);

= 17,2 (м/с);

= 26,7 (м/с);

= 36,2 (м/с);

= 43 (м/с).

Тяговая характеристика автомобиля (5.2) показывает, что максимальная скорость автомобиля = 43 (м/с), ограничена следующими показателями:

- сила сопротивления воздуха ,

- сила сопротивления качению Pk.

На низших передачах суммарное действие этих сил ничтожно мало, и поэтому не оказывает практически никакого влияния на движение автомобиля, однако имеет существенное значение на высшей передачи, когда сила сопротивления воздуха достигает максимальных значений, а тяговая сила уменьшается. Таким образом, минимальное критическое значение +Pk , которое превышает тяговую силу и ограничивает скорость движения автомобиля, составляет 1,14 (кН).

Максимальное ускорение, развиваемое автомобилем на I передаче:

= 1,96 ()

Максимальное ускорение, развиваемое автомобилем на V передаче:

= 0,67 ()

Рассчитанное время разгона автомобиля до скорости 100 (км/ч) составляет 23 (с), что на 5 секунд больше времени разгона, заявленном производителем.

Путь разгона до 100 (км/ч) = 440 (м).

Путь торможения со 100 км/ч на мокрой дороге составляет приблизительно 139 метров, а на хорошем сухом покрытии путь торможения более чем в два раза меньше и равен 56 метров.

Таблица 1.6 – Сравнение автомобиля ВАЗ – 21074 с другими моделями.
