Регулятор частоты вращения – всережимный, прямого действия, изменяет количество топлива, подаваемого в цилиндр, в зависимости от нагрузки, поддерживая заданную частоту.

Регулятор размещен в развале корпуса ТНВД. На кулачковом валу насоса установлена ведущая шестерня 21 (рис. 2) регулятора, вращение на которую передается через резиновые сухари 22. Ведомая шестерня выполнена как одно целое с державкой 9 грузов, вращающейся на двух шарикоподшипниках.

При вращении державки грузы 13, качающиеся на осях 10, под действием центробежных сил расходятся и через упорный подшипник 11 перемещают муфту 12. Муфта, упираясь в палец 14, в свою очередь перемещает рычаг 33 муфты грузов. Рычаг одним концом закреплен на оси 34, а другим через штифт соединен с рейкой 28 топливного насоса. На двигатели установлен регулятор частоты вращения с корректором дымности, который встроен в рычаг муфты грузов. Корректор, уменьшая подачу топлива, позволяет снизить дымление двигателя на малой частоте (1000–1400 об/мин) вращения коленчатого вала. Во время работы регулятора в заданном режиме центробежные силы грузов уравновешены усилием пружины 27. При увеличении частоты вращения коленчатого вала грузы регулятора, преодолевая сопротивление пружины 27, перемещают рычаг 33 с репкой топливного насоса и подача топлива уменьшается.

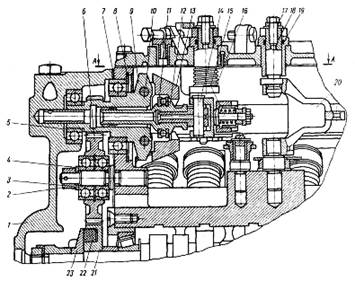

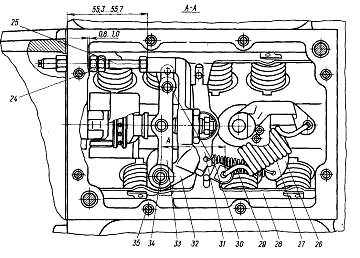

Рисунок 2 – Регулятор частоты вращения: 1 – задняя крышка; 2 – гайка; 3 – шайба; 4 – подшипник; 5 – регулировочная прокладка; 6 – промежуточная шестерня; 7 – прокладка задней крышки регулятора; 8 – стопорное кольцо; 9 – державка грузов; 10 – ось груза; 11 – упорный подшипник; 12 – муфта; 13 – груз; 14 – палец; 15 – корректор; 16 – возвратная пружина рычага останова; 17 – болт; 18 – втулка; 19 – кольцо; 20 – рычаг пружины регулятора; 21 – ведущая шестерня; 22 – сухарь ведущей шестерни; 23 – фланец ведущей шестерни; 24 – ограничивающая гайка; 25 – регулировочный болт подачи топлива; 26 – рычаг стартовой пружины; 27 – пружина регулятора; 28 – рейка; 29 – стартовая пружина; 30 – штифт; 31 – рычаг реек; 32 – рычаг регулятора; 33 – рычаг муфты грузов; 34 – ось рычагов регулятора; 35 – болт крепления верхней крышки.

При уменьшении частоты вращения коленчатого вала центробежная сила грузов уменьшается, рычаг 32 регулятора с рейкой топливного насоса под действием усилия пружины перемещается в обратном направлении, и подача топлива, и частота вращения коленчатого вала увеличиваются.

Подача топлива выключается поворотом рычага 3 останова (см. рис. 3) до упора в болт 6. При этом рычаг 3, преодолев усилие пружины 27 (см. рис. 2), через штифт 30 повернет рычаги 32 и 33, рейка переместится до полного выключения подачи топлива.

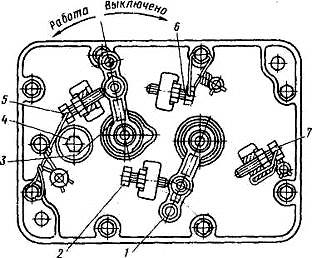

Рисунок 3 – Крышка регулятора частоты вращения

Рисунок 3 – Крышка регулятора частоты вращения: 1 – рычаг управления подачей топлива (регулятором); 2 – болт ограничения минимальной частоты вращения; 3 – рычаг останова; 4 – пробка заливного отверстия; 5 – болт регулировки пусковой подачи; 6 – болт ограничения хода рычага останова; 7 – болт ограничения максимальной частоты вращения.

При снятии усилия с рычага останова под действием пружины 16 рычаг возвратится в рабочее положение, а стартовая пружина 29 через рычаг 31 вернет рейку топливного насоса в положение, обеспечивающее максимальную подачу топлива, необходимую для пуска.

Топливоподкачивающим ручным насосом система заполняется топливом и из нее удаляется воздух. Насос поршневого типа закреплен на фланце топливного насоса низкого давления уплотнительной медной шайбой и состоит из корпуса, поршня, цилиндра, рукоятки в сборе со штоком, опорной тарелки и уплотнения.

Топливную систему прокачивают движением рукоятки со штоком и поршнем вверх-вниз. При движении рукоятки вверх в подпоршневом пространстве создается разрежение. Впускной клапан, сжимая пружину, открывается, и топливо поступает в полость А топливного насоса низкого давления. При движении рукоятки вниз нагнетательный клапан открывается и топливо под давлением поступает в нагнетательную магистраль.

После прокачки рукоятку наворачивают на верхний резьбовой хвостовик цилиндра. При этом поршень прижимается к резиновой прокладке и уплотняет всасывающую полость топливного насоса низкого давления.

Автоматическая муфта опережения впрыска топлива (рис. 4) изменяет начало подачи топлива в зависимости от частоты вращения коленчатого вала двигателя. Применение муфты обеспечивает оптимальное для рабочего процесса начало подачи топлива по всему диапазону скоростных режимов, чем достигается необходимая экономичность и приемлемая жесткость процесса в различных скоростных режимах работы двигателя.
