Разборка топливного насоса высокого давления

Разборку ТНВД необходимо проводить в следующем порядке:

– вывернуть винты крепления задней крышки регулятора частоты вращения и снять крышку в сборе с насосом низкого давления;

– снять автоматическую муфту опережения впрыска топлива, используя приспособление И-801.16.000. Сначала отвернуть гайку 2 (рис. 5, а) крепления муфты. Для этого вставить отвертку 4 в паз гайки и, удерживая муфту 1 от вращения, ключом 3 отвернуть гайку. Затем, вворачивая в муфту съемник 5 (см. рис. 5, б), снять муфту;

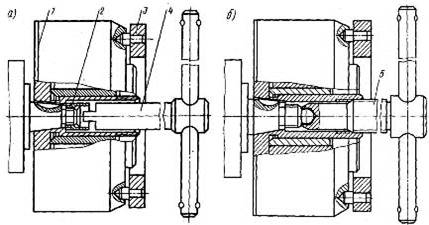

Рисунок 5 – Использование приспособления И-801.16.000: а – для отворачивания гайки крепления муфты, опережения впрыска топлива; б – для снятия муфты

– распломбировать и вывернуть винты крепления защитных кожухов секций ТНВД и снять кожуха;

– распломбировать и вывернуть болты крепления верхней крышки регулятора и снять крышку;

– вынуть ось рычага регулятора и снять рычаг регулятора с рычагом муфты грузов, муфтой, пружиной регулятора и рычагом пружины;

– снять стопорное кольцо и державку грузов в сборе;

– вывернуть пробки реек, вынуть втулки реек, затем сами рейки, предварительно расстопорив их;

– отвернуть гайки крепления секций ТНВД, снять стопорные шайбы штуцеров секций и вынуть секции ТНВД и толкатели плунжеров;

– расшплинтовать и отвернуть гайки и, используя съемник И-801.26.000, снять эксцентрик привода насоса низкого давления, ведущую шестерню регулятора и промежуточную шестерню;

– снять второй подшипник с оси промежуточной шестерни;

– выбить шпонки с носка и хвостовика кулачкового вала, снять крышку заднего подшипника, вынуть кулачковый вал в сборе с подшипниками и снять крышку переднего подшипника;

– используя съемник И-801.30.000, снять подшипники с кулачкового вала;

– секции ТНВД и топливоподкачивающий насос низкого давления разобрать в приспособлении И-801.20.000. Для выпрессовки нагнетательного клапана секции ТНВД использовать приспособление И-801.21.000.
