Контрольные испытания двигателей

Страница 2

Измерения выполняют для трех-четырех значений тока в пределах 20—25 % номинального, проводят отсчет падения напряжения. Коллекторные пластины, на которых выполнялись замеры, помечают белой краской или мелом с тем, чтобы последующее измерение сопротивления якорной обмотки при нагретой машине для получения более точных результатов осуществлять на тех же пластинах.

Сопротивление обмоток, измеренное при температуре 20 °С, не должно отклоняться от установленного нормами значения более чем на ±10%.

Для проведения дальнейших испытаний машину устанавливают на испытательный стенд. Тяговые двигатели, как правило, испытывают по методу взаимной нагрузки, при котором на стенд помещают сразу две машины и соединяют их как механически, так и электрически. В ходе испытания одна из них (проверяемая) работает в двигательном, а вторая — в генераторном режимах (рис. 3).

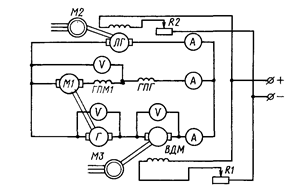

Рисунок 3 Принципиальная электрическая схема испытания электрических машин методом взаимной нагрузки

Так как обе машины однотипны, то при включении по такой схеме эдс. машины Г, работающей в режиме генератора, будет меньше, чем эдс. машины Ml, работающей в режиме двигателя, и якоря машин останутся неподвижными. Их работа будет возможна лишь в том случае, если эдс. генератора будет больше эдс. двигателя. Для такого увеличения эдс. в цепь якоря генератора последовательно включают вольтодобавочную машину ВДМ. Ее якорь приводится во вращение асинхронным двигателем МЗ, а обмотку независимого возбуждения питают от внешнего источника через потенциометр или переменный резистор R1.

Если при неподвижных якорях машин замкнуть цепь ВДМ и поднимать подводимое к ее обмоткам возбуждение, то в цепи испытуемых машин появится и будет нарастать ток. Однако и в этом случае вследствие встречного направления и равенства моментов на валах машин якоря останутся неподвижными. Чтобы якоря начали вращаться, необходимо сообщить двигателю избыточный момент, который должен компенсировать тормозной момент, возникающий в обеих испытуемых машинах от механических, магнитных и добавочных потерь. Такой момент создают в испытуемой машине за счет электрической энергии, подводимой к двигателю от линейного генератора ЛГ.

Его приводят во вращение асинхронным двигателем М2. Чаще всего этот двигатель используют одновременно как для вращения якоря генератора ЛГ, так и вольтодобавочной машины ВДМ. Напряжение на зажимах ЛГ регулируют изменением тока в его обмотке независимого возбуждения резистором R2 или потенциометром. При такой схеме легко можно устанавливать на зажимах испытуемой машины любое напряжение, что бывает необходимо для изучения поведения машины при напряжениях, отличных от номинального.

Испытание на нагревание при контрольных испытаниях проводят для определения превышения температуры обмоток машин, значение которого в эксплуатации строго ограничено. Для определения температуры обмоток наибольшее распространение получил метод сопротивления как наиболее простой и достаточно точный.

Испытания проводят на стенде по методу взаимной нагрузки. Двигатели с опорно-осевым подвешиванием ставят моторно-осевыми горловинами на вал, а опорными выступами — на опоры стенда. На конусы валов машин со стороны, противоположной коллектору, устанавливают полумуфты, добиваются совмещения осей машин, после чего соединяют полумуфты, ограждают их специальным кожухом и закрепляют двигатели на опорах.

Проверку двигателей на нагревание следует проводить в условиях, соответствующих реальным условиям работы этих машин в эксплуатации, влияющим на их тепловой режим. Поэтому к вентиляционным люкам двигателей с независимой вентиляцией на стенде присоединяют брезентовые рукава от вентиляционной установки. Такая установка должна обеспечивать подачу не менее 110 м3/мин.

Расход воздуха, необходимый для машин данного типа, обеспечивают регулировкой положения заслонок, установленных в воздухопроводе.

Количество продуваемого через машину воздуха контролируют по статическому напору в ее коллекторной камере, измеряемое U-образным микроманометром. При последующих испытаниях необходимо следить, чтобы крышки коллекторных люков все время были плотно закрыты.
