Снятие привода колеса автомобилей ВАЗ -2109 производится в следующей последовательности.

Снять переднее колесо со стороны снимаемого привода, снять защитный колпак ступицы и отвернуть гайку крепления ступицы на шлицевом хвостовике корпуса наружного шарнира привода.

Отсоединить шаровую опору. На автомобиле ВАЗ-2109 для этого нужно отвернуть гайку шарового пальца и выпрессовать его с помощью специального приспособления из отверстия рычага подвески.

Вынуть шлицевой хвостовик корпуса наружного шарнира из отверстия ступицы. Для этого нужно повернуть ступицу вращением рулевого колеса вправо (если снимается привод левого колеса) или влево (если снимается привод правого колеса). Если шлицевой хвостовик не выходит из ступицы, можно выбить его ударами по торцу через мягкую (медную, алюминиевую) оправку. Выпрессовать шлицевой хвостовик корпуса внутреннего шарнира из коробки дифференциала с помощью специального приспособления (рис. 7.1).

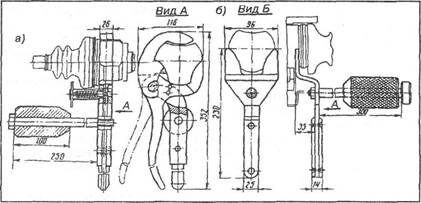

Рис. 7.1. Съемник ударного действия для демонтажа внутренних шарниров привода колес из коробки дифференциала автомобиля: а-для шарнира привода левого колеса; б-для шарнира привода правого колеса

Во избежание проворачивания полуосевых шестерен и потери их сносности с картером дифференциала категорически запрещается вынимать из коробки дифференциала одновременно оба внутренних шарнира привода колес. После снятия привода одного колеса необходимо сразу же вставить в коробку дифференциала специальную транспортную заглушку, чтобы зафиксировать положение полуосевой шестерни.

Разборка привода переднего колеса заключается в снятии шарниров с вала и их разборке. Для снятия шарниров необходимо закрепить вал привода в тисках, снять хомуты защитных чехлов и сдвинуть чехлы с шарниров в сторону середины вала. Удалить смазку с поверхностей шарнира. Пометить детали шарниров, чтобы сохранить их взаимное расположение при сборке.

Наружный шарнир привода переднего колеса снимается путем спрессовки обоймы с вала ударами по ее торцу через мягкую оправку. Внутренний шарнир привода автомобиля ВАЗ-2109 снимается после удаления фиксатора и снятия с вала корпуса шарнира, после чего нужно снять стопорное кольцо и снять со шлицов вала обойму шарнира с сепаратором и шариками .

Сборка привода переднего колеса производится в порядке, обратном разборке. При сборке шарниров они заполняются специальной смазкой ШРУС-4. Защитные чехлы надежно фиксируются на вале привода и корпусах шарниров хомутами.

При сборке привода колеса автомобилей ВАЗ-2109 необходимо снять и заменить на новое стопорное кольцо полуосевой шестерни со шлицевого хвостовика корпуса внутреннего шарнира, поскольку при выпрессовке хвостовика из дифференциала происходит повреждение стопорного кольца и стопорное кольцо не может обеспечить надежную фиксацию хвостовика. Для облегчения снятия и установки стопорного кольца, а также предотвращения его повреждения при установке применяют специальный съемник в виде втулки с выступом для упора торца кольца при его разжимании (рис. 7.2).
