В импульсных внутриполосных системах сигнализации информация передается тактированными импульсами тонального сигнала. Значение сигнала определяется направлением, длиной импульса и этапом последовательности соединения, в котором передается сигнал. Достоинство импульсного вида внутриполосной сигнализации состоит в том, что возможен больший набор сигналов (позволяющий передать больше параметров), возможны более высокие уровни сигналов (благодаря ограниченной длительности сигналов) и их меньшее влияние друг на друга (опять-таки вследствие их ограниченной длительности). Однако необходимость эффективного распознавания сигналов приводит к тому, что оконечные комплекты сигнализации относительно сложны и дорогостоящи. Типич­ными примерами импульсных внутриполосных систем сигнализации могут служить российская одночастотная система сигнализации 2600 Гц, детально рассмотренная в главе 5, или английская система сигнализации АС9, представленная в таблице 1.3.

Таблица 1.3. Примеры сигналов в импульсной внутриполосной системе сигнализации (система UK АС9)

Сигнал

Тональный импульс (частота 2280 Гц), мс

Занятие

70

Цифры

60

Ответ

250

Разъединение

Более 700

Внутриполосные системы сигнализации могут применяться двумя методами: от звена к звену и из конца в конец. При методе сигнализации от звена к звену вся адресная информация обрабатывается в каждой станции. Согласно примеру на рис.1.7, сначала сигналы поступают от АТС А к АТС Б, после чего передатчик АТС А освобождается. Затем АТС Б посылает всю информацию на АТС В, причем каждая станция обрабатывает адресную информацию перед тем, как послать ее к следующей станции.

Для метода сигнализации из конца в конец сигналы между исходящей и входящей АТС передаются прямо по разговорному тракту, без преобразования и/или анализа их в промежуточных коммутационных узлах. Поэтому при сигнализации из конца в конец сигналы (например, сигнал ответа) могут передаваться достаточно быстро. Как показано на рис. 1.8, регистр станции вызывающего абонента (Per) задействуется на все время установления соединения, а маркер станции вызывающего абонента (М) посылает на следующую станцию только информацию, необходимую для маршрутизации вызова. Затем АТС А посылает информацию на АТС В, а регистр на АТС Б освобождается сразу же после завершения маршрутизации от АТС Б к АТС В.

Внеполосные системы сигнализации используются в системах пере­дачи с частотным разделением каналов (ЧРК). В таких системах каждый разговорный канал, обычно размещается в частотном спектре 4 кГц, но для передачи речи используется только диапазон 300-3400 кГц, а для сиг­нализации - оставшаяся часть частотного спектра 3400-4000 Гц (рекомендуется 3825 Гц). Преимущества внеполосной сигнализации включа­ют возможность передачи сигнала одновременно с передачей речи и не­нужность мер для преодоления имитации сигналов обычной речью. Не­достаток внеполосной сигнализации в том, что она может применяться только в системах передачи, которые допускают более широкий частотный спектр, чем обычные немультиплексированные системы передачи. В результате она обычно ограничивается только системами передачи с частотным разделением каналов.

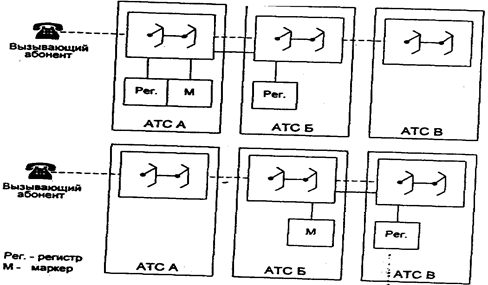

Рис. 1.7. Сигнализация по методу от звена к звенуor станции А к станции Б и от станции Б к станции В
