Наиболее общими спецификациями для каждой функционирующей на телефонной сети коммутационной станции, как следует из рис. 1.19, является документ «Технические условия» (ТУ). В таблице 1.7 приведено примерное содержание ТУ. Этот документ наряду с описанием коммутационного оборудования и области его применения содержит первые, наиболее общие спецификации, выполненные на естественном языке со всеми присущими таким спецификациям недостатками: с неоднозначностью, с невозможностью поддержания семантики описания на одном адекватном уровне детализации и др.

Справедливости ради следует отметить, что эти недостатки ТУ присущи и любым другим текстовым спецификациям. Для разработки интерфейсов систем сигнализации, реализации процедур АОН, стыковки с центром технической эксплуатации и т.п. необходимы более детальные и формализированные спецификации, выполненные с привлечением соответствующих средств - алгоритмических языков, правил построения электрических схем, протокольных сценариев. При этом спецификации аппаратных и программных стыков включают не только и не столько таблицы сигнальных кодов [86,87], но и эффективно дополняющие эти таблицы структурные схемы и диаграммы на языке SDL, таблицы тайм-аутов, сценарии обмена сигналами на MSC. Эти спецификации объединяют накопленные за многие годы результаты измерений телефонных сетей, исторически сложившаяся техническая обстановка на которых требует определенным образом выбирать алгоритм обработки и значение тайм-аута при определении того или иного линейного сигнала.

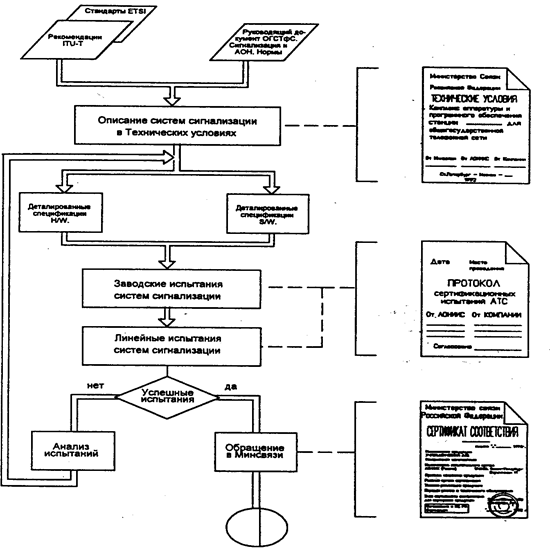

Рис. 1.10. Упрощенная схема процедуры адаптации коммутационного оборудования

Эффективность использования таких приведенных в книге спецификаций для реализации специфических протоколов сигнализации иллюстрирует рис. 1.11. Хотя исходные данные для рис. 1.11 носят характер экспертных оценок и получены в частных, достаточно узких исследованиях, высокая эффективность использования деталированных спецификаций очевидна.

Таблица 1.7. Примерное содержание документа "Технические условия"

1	Введение
1.1	Предмет Технических условий
1.2	Область применения
1.3	Общее описание системы
2	Технические требования
2.1	Емкость станции, телефонная нагрузка, производительность
2.2	Типы соединений, основные виды связи
2.3	Типы абонентских линий и абонентских установок, категории абонентов и виды услуг
2.4	Параметры абонентских линий
2.5
2.6	Типы соединительных линий, параметры соединительных линий
2.7	Сигнализация по соединительным линиям
2.8	Принципы отбоя
2.9	Характеристики передачи
2.10	Связь с городской телефонной сетью (Г 1 С) '
2.11
2.12	Автоматическое определение номера вызывающего абонента
2.13	Тарификация:
2.14	Синхронизация j
2.15	Эксплуатация и техническое обслуживание –j
2.16	Качество обслуживания и надежность
2.17	Устойчивость к климатическим и механическим воздействиям
2.18	Устойчивость к внешним электрическим и магнитным полям
2.19	Запасные части, приборы, измерительные инструменты, приборы и
2.20	Услуги ЦСИО. Передача данных и нетелефонной информации
2.21	Размещение оборудования
2.22
2.23	Программное обеспечение
2.24	Электропитание
2.25	Состав и содержание документации
2.26	Конструкция и монтаж оборудования
3	Система оперативно-розыскных мероприятий
4	Правила приемки и испытаний
5	Методы контроля. Перечень методик и инструкций, используемых при тестировании оборудования, приемке и эксплуатации
6	Указания по эксплуатации и техническому обслуживанию
7	Упаковка и маркировка
8	Гарантии поставщика
9	Лист регистрации изменений
