Перерасчет конструкции дорожной одежды по допускаемому упругому прогибу методом «снизу вверх»

Поскольку толщины конструктивных слоев увеличились, делаем перерасчет по допускаемому упругому прогибу методом «снизу вверх». Расчет ведем послойно, начиная с подстилающего грунта.

Выполняем послойный расчет многослойной конструкции по номограмме [1, рис.3.1], с помощью которой определяем требуемые модули на поверхности каждого конструктивного слоя. При этом рассматривается двухслойное полупространство, загруженное с поверхности осесимметричной нагрузкой.

Номограмма связывает между собой следующие величины:

· отношение модулей упругости нижнего и верхнего слоев;

· относительную толщину верхнего слоя;

· отношение общего модуля упругости на поверхности двухслойной системы к модулю упругости верхнего слоя.

Перерасчет по допускаемому упругому прогибу капитального типа дорожной одежды

см

МПа см

МПа см

МПа см

МПа см

МПа см

МПа

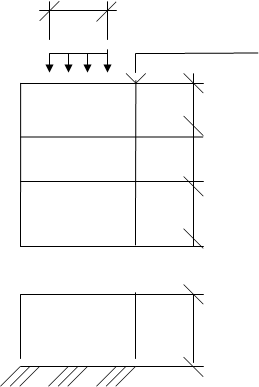

Рисунок 10.1.1 – Расчетная схема общего расчетного модуля упругости

Данные для расчета сводим в табл.10.1.1

Таблица 10.1.1 – Данные для расчета толщины дополнительного слоя
