Разумеется, почти за 20 лет производства ГАЗ-69 не оставался неизменным. Так, в 60-е годы внедрили новый привод ручного тормоза, были усилены детали рулевого управления. В 1970 году машины подверглись большой модернизации. Они получили унифицированные ведущие мосты от грузовой модели УАЗ-452 - более надежные и снабженные четырехсателлитным дифференциалом. В конструкцию переднего ведущего моста были также введены муфты отключения ступиц. Тент кузова ГАЗ-69 стал оснащаться дополнительными стеклами, а в электрооборудовании машин появился выключатель "массы". Модернизированным таким образом автомобилям присвоили индексы ГАЗ-69-68 и ГАЗ-69А-68.

Несмотря на простую, отчасти даже утилитарную внешность, ГАЗ-69, тем не менее, имеет яркий и запоминающийся облик.

Во внутренней отделке салона никакого пластика - только металл! Дешево, надежно и практично!

Педали тормоза и сцепления установлены прямо на полу а не подвешены сверху, как у современных автомобилей

Задний отсек кузова универсален: на боковых лавках умещается шесть человек, а если лавки сложить, то образуется достаточно большая грузовая платформа.

Большие пружинящие скобы но торцах рамы служили для выталкивания застрявшей машины. В то же время они были и отличными подножками

Стеклоочистители с верхней навеской - сейчас тан бы уже не сделали

Подпружиненные крючки для запора капота - очень характерные детали грузовиков 50-х годов - перешли по наследству и легковому внедорожнику ГАЗ-69

Такие фары головного света и подфарники в 50-е годы устанавливались на все выпускаемые в СССР грузовики. Ради унификации они достались и "козлику"

Буксирные крюки на переднем бампере почти такие же, каку настоящих грузовиков, только меньше размером

Никаких желтых и белых рассеивателей на задних фонарях тогда еще не признавали - только красные огни'.

Нехитрый кронштейн, притороченный снаружи прямо на кузов, - и уже понятно, куда пристроить в дальней поездке 20-литровую канистру с бензином, маслом или водой

Широко откидывающийся капот - его можно поднять до ветрового стекла - съемные боковины капота и широкие крылья машины позволяли в случае необходимости удобно устроиться для обслуживания двигателя автомобиля

Четырехцилиндровый, нижнеклапанный двигатель ГАЗ-69 был максимально унифицирован с двигателем "Победы"

Не каждый сельский механизатор или солдат-новобранец мог сразу грамотно обслужить новую машину: во избежание ошибок все важные моменты были прописаны на специальных жестяных табличках-инструкциях, развешанных по всей машине

ГАЗ-69 комплектовались трехдиффузионным карбюратором с падающим потоком модели К-22Г

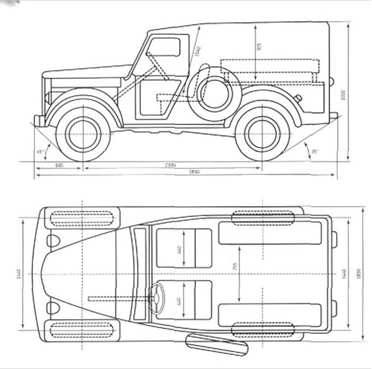

Схема автомобиля ГАЗ-69



Техническая характеристика ГАЗ-69



Число мест

8



Максимальная скорость

90 км/час



Расход топлива при скорости 40 км/час

14 л/100 км



Электрооборудование

12 V



Аккумуляторная батарея

6СТ-54



Генератор

Г-Ю8Б



Реле-регулятор

РР-24Г



Стартер

СТ-20



Прерыватель-распределитель

Р-23



Свечи зажигания

M-12V



Размер шин

6,50-16




Масса:



снаряженная

1525 кг



полная, в том числе:

2175 кг



на переднюю ось

940 кг



на заднюю ось

1235 кг




Дорожные просветы:



под передней осью

210 мм



под задней осью

210 мм




Наименьший радиус поворота:



по колее переднего наружного колеса

6,0 м



внешний - по наиболее выступающей части

6,5 м

Рулевой механизм:



глобоидальный червяк с двухгребневым роликом, передаточное



отношение 18,2




Подвеска передняя:



на двух продольных полуэллиптических рессорах, амортизаторы



гидравлические, двустороннего действия



Подвеска задняя:



на двух продольных полуэллиптических рессорах, амортизаторы



гидравлические, двустороннего действия




Тормоза:



рабочий - колодочный на все колеса с гидравлическим приводом



стояночный - колодочный, с механическим



приводом на трансмиссию




Сцепление:



однодисковое, сухое




Коробка передач:



механическая, трехступенчатая, с синхронизаторами



на II и III передачах



Передаточные числа:



1-3,115; И-1,772; 111-1,00, задний ход - 3,738



Главная передача и ее передаточные числа:



5,125 (41 и 8 зубьев)



Раздаточная коробка:



двухступенчатая



Передаточные числа раздаточной коробки:



высшая - 1,15, низшая - 2,78




Двигатель:



ГАЗ-69, рядный, карбюраторный, четырехтактный,



четырехцилиндровый, нижнеклапанный



Диаметр цилиндра

82 мм



Ход поршня

100 мм



Литраж двигателя

2120 см3



Степень сжатия

6,5



Порядок работы цилиндров двигателя

1-2-4-3



Карбюратор;



К-22Д




Максимальная мощность:



52 л. с, при 3600 об/мин



Максимальный крутящий момент:



12,5 кгс. м при 2000 об/мин
