Тормозная система автомобиля

Страница 2

Регулятор снижает давление в цилиндрах тормозных механизмов на задних колесах. Во время торможения инерция движущегося автомобиля и направленная в противоположную сторону сила трения (прилагаемая ниже центра тяжести транспортного средства) создают опрокидывающий момент. Более мягкая передняя подвеска в результате «проседает», задние колеса, наоборот, «разгружаются». В силу этого даже при не слишком резком, но интенсивном торможении могут блокироваться задние колеса, что иногда приводит к заносу машины. В зависимости от перемены расстояния между кузовом автомобиля и элементами задней подвески (продольного наклона кузова) сила давления в приводе задних тормозов относительно передних ограничивается. В результате чего удается избежать блокировки задних колес или же она возникает намного позже (в зависимости от загруженности и скорости замедления автомобиля).

Вспомогательная система

Рабочий тормозной контур, согласно нормативным требованиям ЕЭС, должен разделяться на два: основной и вспомогательный. В случае, если система исправна, работают оба контура, а при разгерметизации одного из них – другой обеспечивает торможение, работая в аварийном режиме. Наиболее распространенными являются три типа разделения рабочих контуров (рисунок 3):

-2 + 2 тормозных механизмов, подключенные параллельно (передние + задние);

-2 + 2 тормозных механизмов, подключенные диагонально (левый передний + правый задний и т.п.);

-4 + 2 тормозных механизма (один контур объединяет тормозные механизмы всех четырех колес, а в другой включены только два передних).

http://www.vozhdenie-nn.ru/upload/image/articles/kom_gidro.jpg

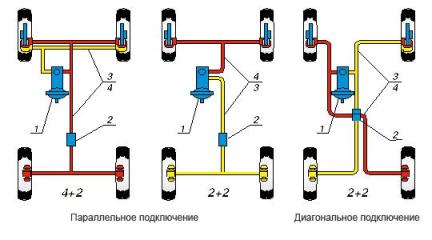

Рис. 3. Схема вариантов компоновки гидропривода:

1 – главный тормозной цилиндр с вакуумным усилителем; 2 – регулятор давления жидкости в задних тормозных механизмах; 3–4 – рабочие контуры.

Стояночная система

У стояночной тормозной системы имеется механический привод, за редким исключением, на задние колеса. От рычага стояночного тормоза тонким тросом идет к задним тормозным механизмам, в которых установлено устройство, прижимающее к барабану (диску) штатные либо дополнительные (стояночные) колодки. Регулировку стояночного тормоза обычно производят с помощью эксцентрика на тормозном механизме, а также регулировочной гайкой штока приспособления, соединяющего приводной трос и рычаг, или методом изменения места расположения рычага в салоне автомашины.

http://www.vozhdenie-nn.ru/upload/image/articles/disk_tor_mex.gif

Рис. 4. Схема действия дискового тормозного механизма

1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза

Дисковый тормозной механизм (рисунок 5) состоит из:

– суппорта;

– тормозных цилиндров (двух или одного);
