Устройство и работа автомобиля ЗИЛ-130

Современный автомобиль относится к сложным машинам. Количество деталей автомобиля измеряется тысячами. Тем не менее у большинства автомобилей принципы устройства и действия их элементов, а также общая схема одинаковы. Поэтому для облегчения изучения устройства автомобиля можно воспользоваться некоторым условным упрощением как в соответствующих схемах всего автомобиля, так и его элементов.

За основу изучения устройства автомобиля принимается наиболее распространенный тип транспортного автомобиля — двухосный, с задними ведущими колесами и передним расположением двигателя.

При всем разнообразии автомобилей и составляющих их элементов каждый автомобиль можно условно разделить на три основные части: двигатель, шасси, кузов с кабиной.

Двигатель преобразует тепловую энергию, выделяющуюся в процессе сгорания топлива, в механическую, затрачиваемую на передвижение автомобиля.

Шасси составляет основу автомобиля и состоит из трансмиссии, ходовой части и механизмов управления.

Кузов грузового автомобиля состоит из кабины водителя и грузовой платформы, кузов легковых автомобилей цельнометаллический. К кузову относятся и детали оперения.

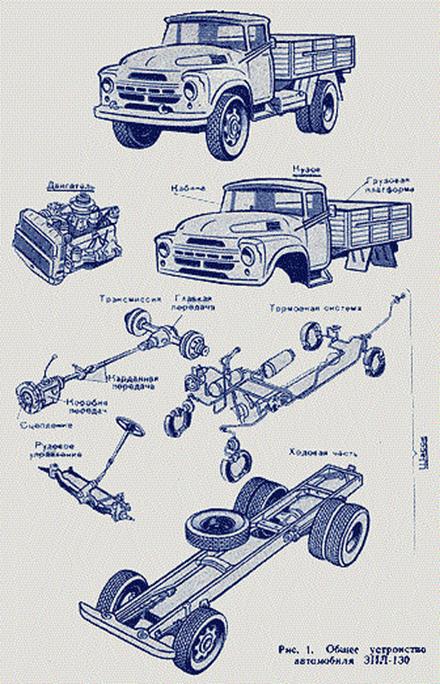

Схема: Общее устройство автомобиля.

Двигатель представляет собой компактный агрегат по сравнению с шасси и кузовом, состоящий из цилиндров с кривошипно-шатунными механизмами, распределительных механизмов, систем питания, зажигания, охлаждения, смазки.

Шасси, являясь основой построения автомобиля, состоит из агрегатов, расположенных в различных местах автомобиля и разделяющихся на три группы: силовую передачу, ходовую часть и органы управления.

Трансмиссия автомобиля состоит из механизмов и узлов, предназначенных для передачи крутящего момента от коленчатого вала двигателя к ведущим (в большинстве случаев задним) колесам автомобиля. К трансмиссии относятся: сцепление, коробка передач, карданная передача, главная передача, дифференциал и приводные валы колес (полуоси).

Сцепление предназначено для плавного соединения двигателя с другими агрегатами и узлами трансмиссии и временного их разобщения. Оно расположено между двигателем и коробкой передач.

Коробка передач позволяет изменять крутящий момент, который передается от двигателя к ведущим колесам автомобиля, разъединять двигатель и ведущие колеса, а также дает возможность автомобилю двигаться задним .ходом.

Карданная передача передает крутящий момент от коробки передач к главной передаче под изменяющимся углом.

Главная передача увеличивает крутящий момент, который к ней подводится, и передает его под прямым углом на приводные валы.

Дифференциал обеспечивает ведущим колесам автомобиля вращение с неодинаковым числом оборотов, что необходимо при движении на поворотах и по неровной дороге.

Приводные валы колес (полуоси) предназначены для передачи крутящего момента от дифференциала к ведущим колесам.

Ходовая часть автомобиля состоит из рамы, переднего и заднего мостов, соединенных с рамой при помощи рессор. Передние и задние мосты имеют колеса, которые могут быть управляемыми и ведущими.

Механизмы управления служат для изменения направления движения, торможения автомобиля и удержания его в неподвижном состоянии. К ним относится рулевое управление и тормоза.
